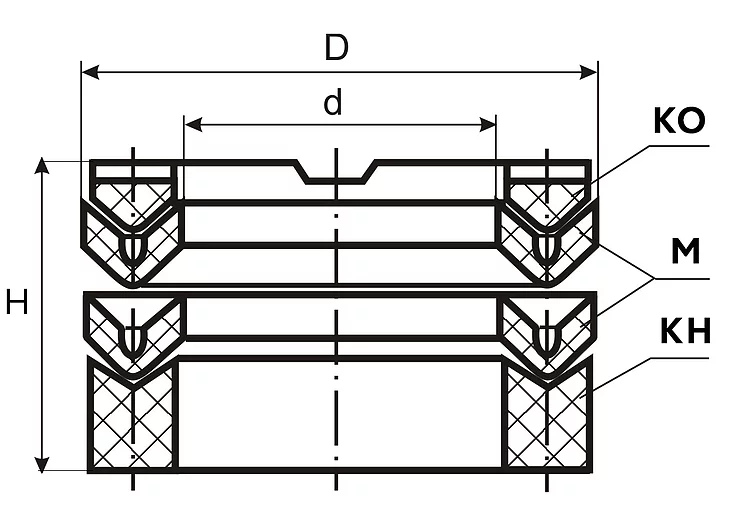

КО – Кольцо опорное, М – Манжета шевронная, КН – Кольцо нажимное
Шевронные резинотканевые уплотнения и манжеты по ГОСТ 22704-77 применяют для заполнения сальниковой камеры с целью герметизации подвижных и неподвижных соединений машин и аппаратов, работающих в среде инертных газов, воздуха, промышленной воды, пара, нефтепродуктов при давлении до 40 Мпа и температуре не выше 100°С.
Шевронные уплотнения и манжеты по ГОСТ 22704-77 исключают утечки жидкости или газа через уплотнение, обладают хорошей механической памятью (восстанавливают форму, близкую к первоначальной), используются в технике, работающей при высоких давлениях.
Быстрое и качественное изготовление поможет Вам сократить время простоя оборудования в ремонте, а качество материала сможет увеличить срок эксплуатации оборудования.
Полный пакет уплотнения состоит из уплотнительных шевронных манжет, одного опорного кольца и одного нажимного кольца.
Для увеличения прочностных характеристик шевронные манжеты могут изготавливаться из полиуретана, а опорное и нажимное кольцо из полиамида. Данный вид уплотнения предназначен для работы в условиях больших нагрузок и любых средах, за исключением расплавов щелочных металлов, трехфтористого хлора и элементарного фтора. Срок службы манжет из полиуретана в 2 раза выше, чем срок службы манжет из резины.
Шевронные манжеты и уплотнения по ГОСТ 22704-77 изготавливаются по ГОСТам, эскизам, чертежам, в том числе, для импортного и нестандартного оборудования.
Сферы применения шевронных комплектов:
- машиностроение
- химическая промышленность
- фармацевтическая промышленность
- контрольное оборудование
- нефтегазоперерабатывающая промышленность
Применение шевронных комплектов в оборудовании:
- отсечные клапаны
- плунжерные насосы
- измерительные приборы
- гидравлические цилиндры
- вращающиеся механизмы
Места установки шевронных манжет:
- ось, вал
- шток
- плунжер
- медленновращающийся шпиндель
